ALT-T1无人机四路一体化反制枪

产品型号;ALT-T1产品名称: 无人机四路一体化反制枪 产品特点; ◎ 采用超高频宽带无缝干扰技术 ◎ 单路开关技术控制功率输出。 ◎ 有效功率(信道功率)高,干扰距离大。 ◎ 有效分段...


在线咨询 全国热线
18948793112
产品介绍

10年专注无人机防御解决方案


产品型号;ALT-T1
产品名称:无人机四路一体化反制枪

产品特点;

◎ 采用超高频宽带无缝干扰技术

◎ 单路开关技术控制功率输出。

◎ 有效功率(信道功率)高,干扰距离大。

◎ 有效分段,只干扰无人机控制和视频传输频率,不会对其他的频率造成干扰。

◎ 进口器件。缓启动电路设计可避免机械开关产生的打火现象,集成度高工作稳定。

◎ 采用内置电池,插拔式电池,可随时更换,续航1小时左右,充电4小时。

◎ 用于连接定向天线的4个SMA/N型接口(900M/2.4G/1.5G/5.8G)

◎ 一个电源充电接口 (DC24V IN)

设备工作频率


输出端 工作频率 平均输出功率 信道输出功率
1.5G 1550-1620MHz 44dBm 20dBm/30KHz(min)
2.4G 2380-2400MHz 44dBm 20dBm/30KHz(min)
5.8G 5720-5850MHz 43dBm 20dBm/30KHz(min)
900M 900-930MHz 44dBm 20dBm/30KHz(min)

电源:AC220V-DC5V                                        干扰半径:800-1500M
电能消耗:192W       重量: 4.0Kg               尺寸(宽×高×长):7×30×58CM
操作过程;
所有开关打开时,对无人机进行迫降,关闭GPS开2.4G/5.8G/900M时对无人机失去控制,此时无人机返航。关闭2.4G/5.8G/900M开GPS时对无人机失去定位,此时无人机遥控可以控制。

  专门针对可视的无人机干扰,有效距离为飞手离无人机在100米左右范围,干扰1500米以上。

无线通信必需保证足够的载干比(信噪比),才能有效接收,完成通信。通信信号干扰仪是通过产生与无人机接收同频的干扰信号,来破坏无人机接收条件,切断无人机与遥控传输之间通信连接。达到干扰通信的效果。
干扰功率是一定的,无阻挡空间的屏蔽半径是由路径衰减和控制遥控传输信号电平共同决定的。下表给出了距离与路径衰减的对照表。再由干扰仪输出信道功率、遥控信号电平、覆盖线增益即可确定覆盖半径。如下式:
Pch+Gat-L-FAF≥Prx
式中:
Pch   : 干扰仪输出的信道功率最小值
Gat   : 天线增益
L     : 路径衰减
FAF   : 路径损耗附加值,取6-8dB
Prx   : 接收信号强度
距离与衰减对照表
L=32+ 20logd +20logf+ FAF     f以兆赫兹为单位   d 以千米为单位的距离
距离(m) 900MHz
衰减(dB)
1575MHz
衰减(dB)
距离(m) 2400MHz
衰减(dB)
5800MHz
衰减(dB)
1 38 44 25 66 72
2 44 50 30 67.5 73.5
3 48 54 35 69 75
4 50 56 40 70 76
5 52 58 45 71 77
6 53.5 59.5 50 72 78
7 55 61 60 73.5 79.5
8 56 62 70 75 81
9 57 63 80 76 82
10 58 64 90 77 83
15 61.5 67.5 100 78 84
20 64 70 200 84 90
测试工具
◎ ADVANTEST U4941 频谱仪、

测试场地的电磁环境
   接收当前服务信号最活
跃的信道电平值:
RxLev-50dBm,RxLev-55dBm,
RxLev-60dBm,RxLev-65dBm,RxLev-70dBm.

◎ 测试结果

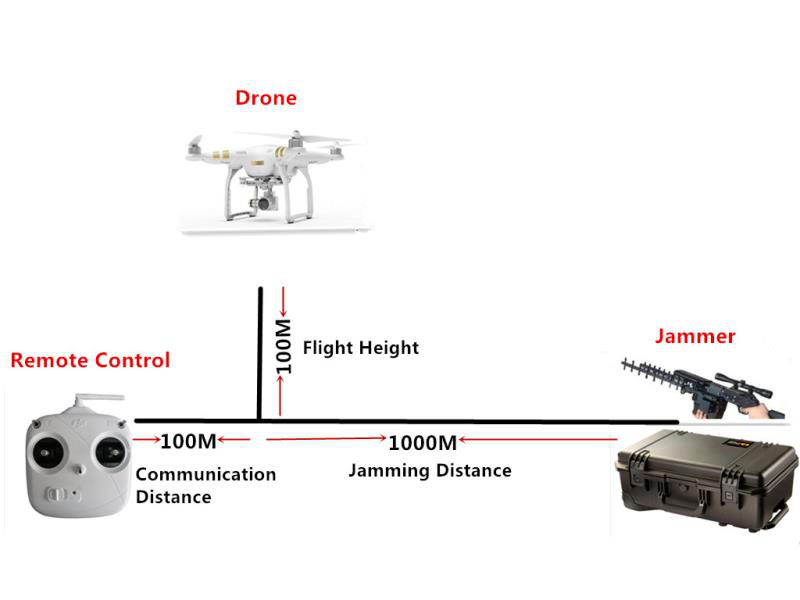

1、使用天线对应屏蔽区域中心处,如下图:


 必须先将天线连接好,接通电源。主机工作时禁止取下天线。
◎ 干扰仪应放置在通风较好的地点,尽量避开大型物体遮挡,以保证屏蔽效果。
◎ 在室外使用屏蔽器时,应注意防水、避免暴晒。
◎ 天线应垂直方向对着无人机使用。
